Conseils Généraux WiMax ou NRA-ZO "Développement économique : Le Choix de la santé publique"

ADN :
"Aucune des 432 antennes relais
WiFi ou WiMax prévues
ne sera installée dans les zones blanches"

Face à l’accroissement sans précédent de l'irradiation artificielle micro-ondes dans l’environnement, il est nécessaire et vital d’avoir de nouvelles données pour une évaluation globale de l’impact des ondes sur la santé des humains.

Ce questionnaire enquête anonyme grand public se veut simple.
Pour qu’il soit crédible et représentatif il est essentiel qu’il obtienne une large diffusion en Europe et dans le monde pour engranger le maximum de données statistiques.

Élaboré à l’origine en version papier par le Dr Roger Santini, il a été actualisé
afin d’être au plus près de la réalité du vécu des riverains d’antennes relais.
Après traitement informatique des données, les statistiques seront transmises anonymement aux scientifiques et organismes d’états afin d’analyses et publications.

Merci de votre aide pour la diffusion de cette enquête européenne.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Didier Guillaume, Pr Conseil Général Drôme

LETTRE
"...aucune antenne WiFi ou WiMax ne sera déployée"

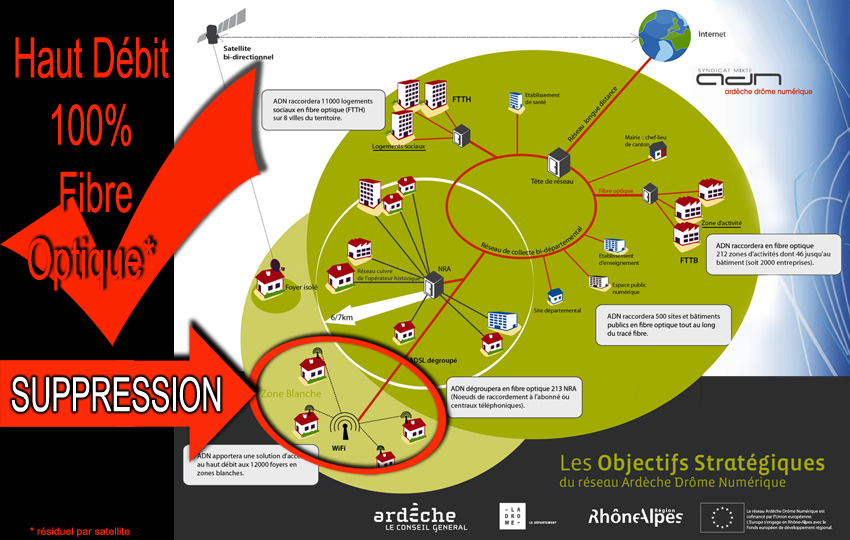

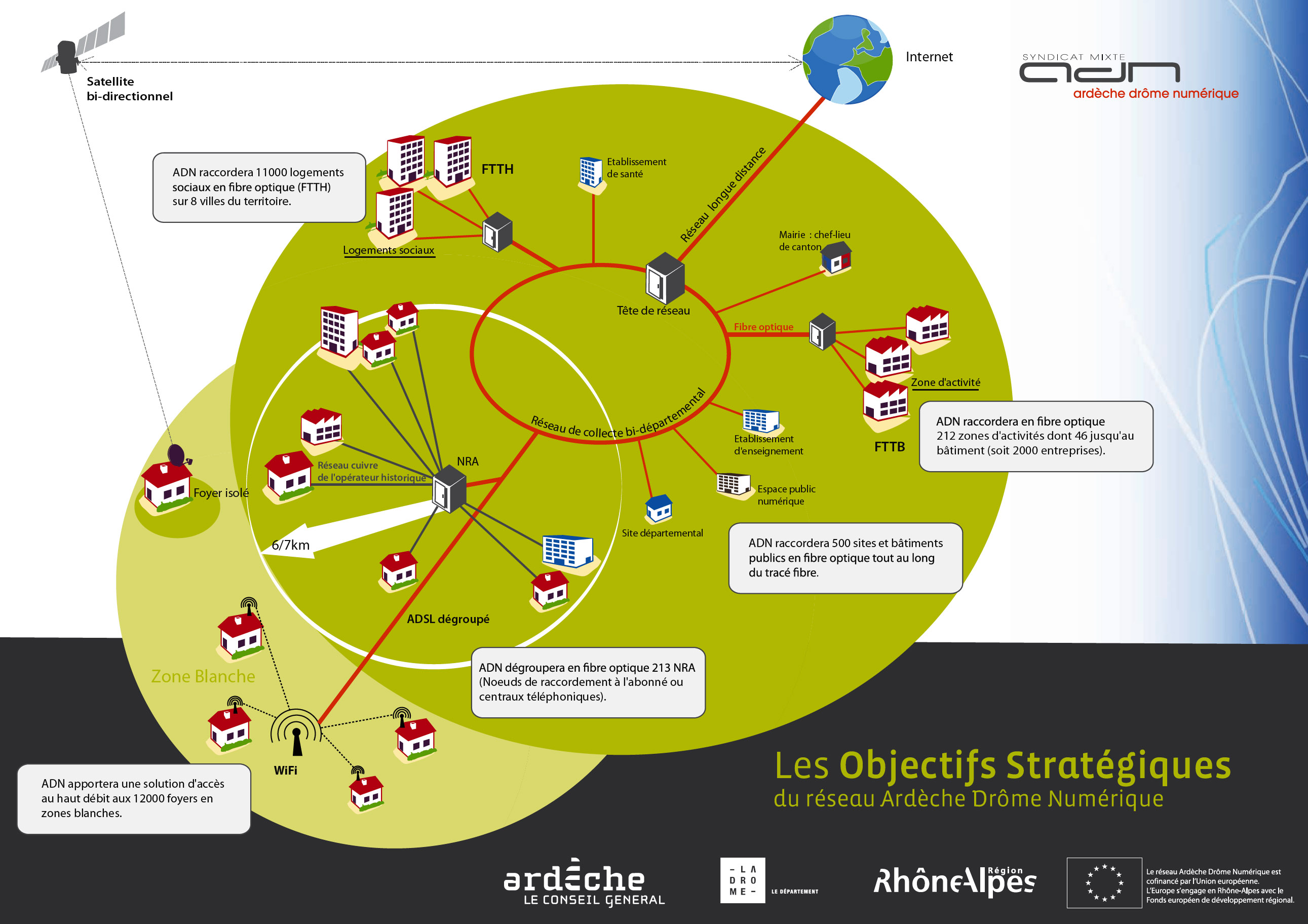

ADN_100_pour_cent_Objectifs_strategiques_16_11_2009

ZOOM
précédente représentation antérieure au 5 novembre 2009 avec WiFi ou WiMax

Didier Guillaume, Pr Conseil Général Drôme

- Syndicat mixte public ADN
Didier Guillaume: "Nous faisons un pari sur l'avenir, à travers un projet dont l'ambition est sans équivalent en France."
A l’échéance juillet 2010, la fibre optique ADN permettra d’atteindre par les réseaux téléphoniques classiques 360 000 foyers dégroupés à partir de 213 centraux téléphoniques fibrés soit 96 % de la population disposera de l’offre "triple play" Haut ou Très Haut Débit (Internet, téléphonie et télévision).

Coté négatif, des connexions WiFi pour 12 000 foyers non éligibles à l’ADSL: ceci va générer des problèmes.

- Fibre optique et retour sur investissements:

La société ADTIM, filiale du groupement Axione / ETDE [Groupe Bouygues] / ETDE Investissement / Eiffage, s’est vue confier par le Syndicat mixte ADN l’établissement et l’exploitation du réseau de communications électroniques haut et très haut débit de l’Ardèche et de la Drôme dans le cadre d’une délégation de service public.

Au titre du contrat de concession signé pour une durée de 25 ans, ADTIM assure la conception, la construction et l’exploitation du réseau en le commercialisant auprès des opérateurs de télécommunications, nationaux mais aussi locaux.

Axione, filiale d’ETDE (Bouygues Construction), est spécialisée dans la gestion de Délégations de Services Publics (DSP) pour l’aménagement de réseaux numériques Haut et Très Haut Débit des territoires.
Filiale de Bouygues Construction, ETDE est un ensemblier-intégrateur de solutions techniques et de services, qui intervient auprès des clients publics et privés dans les domaines de l’énergie, de l’industrie, du tertiaire, des transports, de l’environnement et des télécommunications.

Retour sur investissement, projection d’estimations indicatives (non opposables):
..
Si en fourchette basse, 27 % de la potentialité des 372 000 foyers soit environ 100 000 foyers, souscrivent à l’offre "triple play" en estimation basse d’abonnement à 20 euro/mois le CA annuel généré serait de 100 000x20x12 = 24 M€.
L’investissement de base de la sté ADTIM étant de 73 M€, le retour brut sur investissement peut être réalisé en estimation sur 3 années, il est envisageable sur des bases basses (termes clauses contrat avec ADN non connues), qu’à partir de la 5ème ou 6 ème année, la société ADTIM dégage une forte marge net de retour sur investissement.

En conséquence, contrairement à l'idée qui est véhiculée par certains représentants des industriels du sans fil, indépendamment des avantages de la sureté et de la qualité exceptionnelle du service offert, le déploiement massif de la fibre optique, même dans des conditions difficiles et onéreuses dégage à court terme une forte rentabilité financière pour les investisseurs publics ou privés, ceci sans pollution environnementale.
La fibre optique est donc sans discussion possible l'alternative aux WiMax, WiFi est autres émissions électromagnétiques artificielles HF micro-ondes, première source de pollution environnementale du XXIème siècle.

2

Haut Débit, la solution: la Fibre Optique

Rayonnement EM artificiel = 0

Fibre Optique version Fr

Généralités:

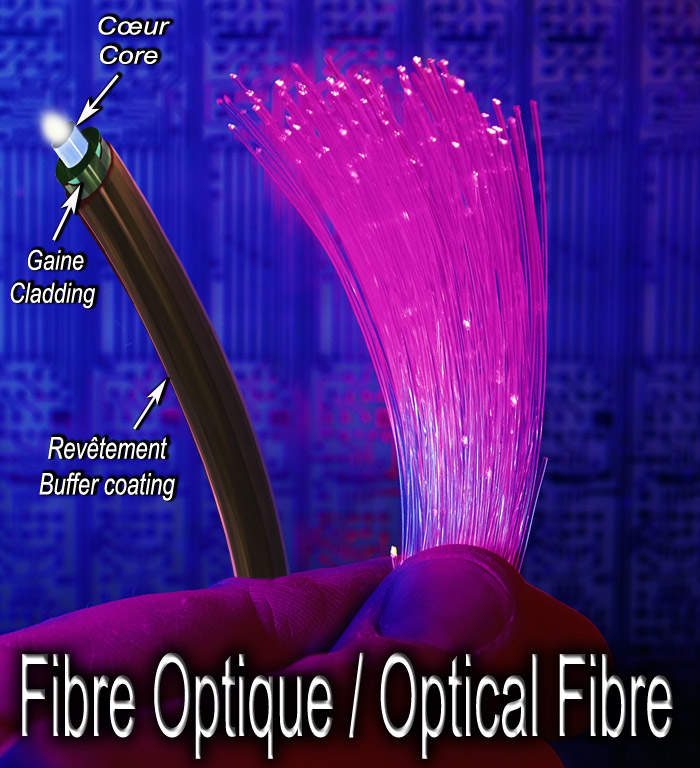

La fibre optique est simplement un guide d’onde optique qui utilise les propriétés réfractrices
de la lumière dont le cœur de la taille d’un cheveu est soit en verre ou en plastique.
L’onde qui se propage dans la fibre optique est modulée
afin de pouvoir contenir une information utilisée en télécommunication.
Une fibre (brin) gère l'émission et l'autre la réception.
Il est aussi possible de gérer émission et réception sur un seul brin.
C’est beaucoup plus rarement utilisé, car l’équipement de transmission est plus onéreux

Le diamètre du cœur est de 9 µm pour la catégorie dite Monomode
qui ne transporte qu’un mode de propagation (trajet lumineux),
celui-ci est principalement utilisé pour de longues distances et le Haut Débit.
La capacité de la fibre à transmettre sur de longues distances va dépendre de son diamètre.
Plus il est petit, plus on transmet loin.
La fibre dite Multimodes qui transporte plusieurs modes en bas débit a un diamètre de 50/ 62 µm, des avancées technologiques récentes permettent le Haut Débit sur de courtes distances (1 km).

Le cœur est enrobé dans une gaine, elle-même protégée par un revêtement.
Si à l’une de ses extrémités un rayon lumineux est injecté avec un angle adéquat, sa diffusion
est instantanée jusqu’à l’autre extrémité sans perte ou très faible (affaiblissement du signal), même avec un parcours courbé, ceci quel que soit la distance.

Néanmoins le signal subira des pertes inhérentes à chaque connexion entre fibres (soudures).

En savoir plus : Wikipedia

Fibre Optique et soudures

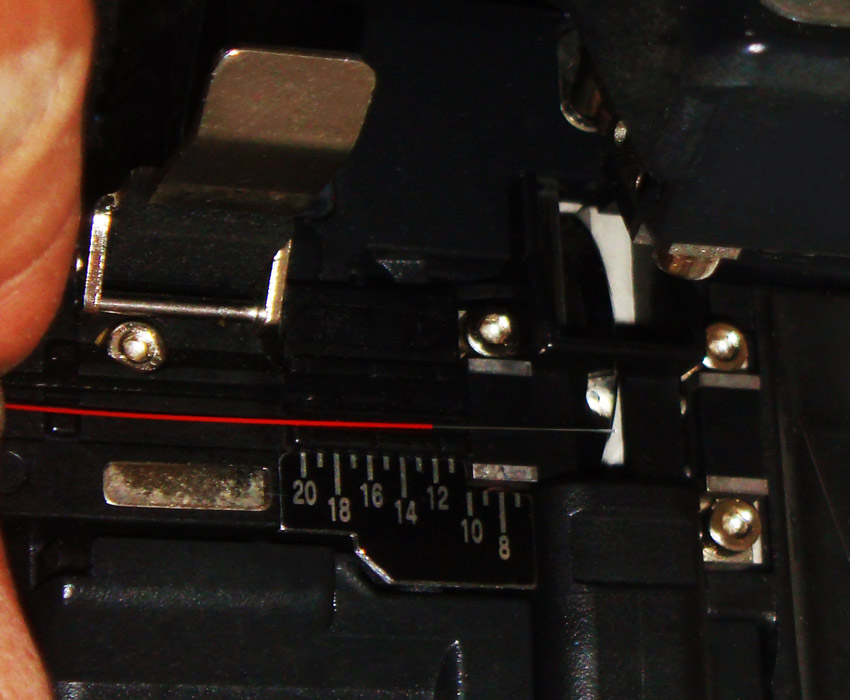

Fibre optique coupure et degainage
Préparation d'une Fibre Optique sur une cliveuse pour une soudure :
coupure à angle droit et dégainage (dénudage-stripping) du cœur

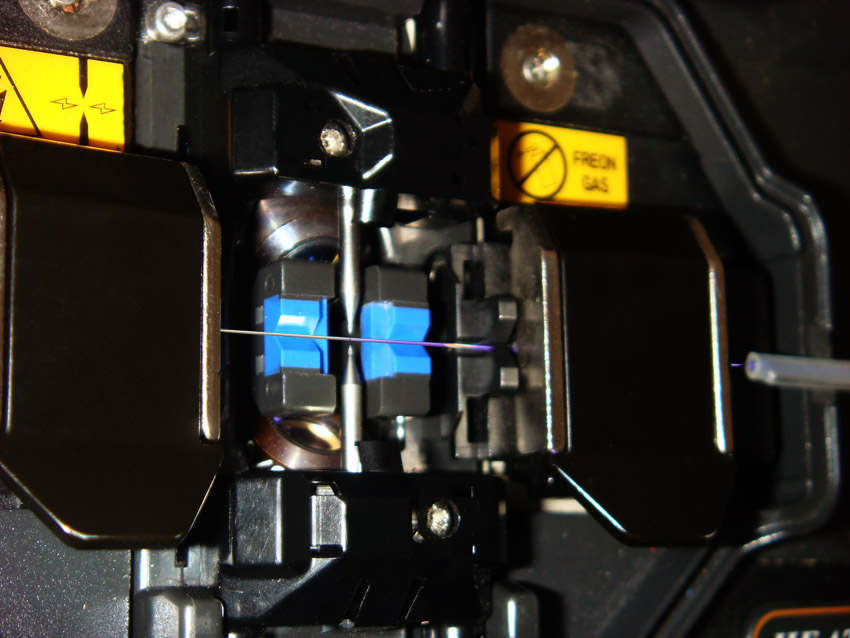

Fibre optique soudure

Mise en place des deux Fibres Optiques à raccorder dans les guides (holder) de la soudeuse par électrodes
(soudure par arc de fusion)
Le manchon ou jarretière de protection en métacrylate avec la gaine est visible en attente à droite.

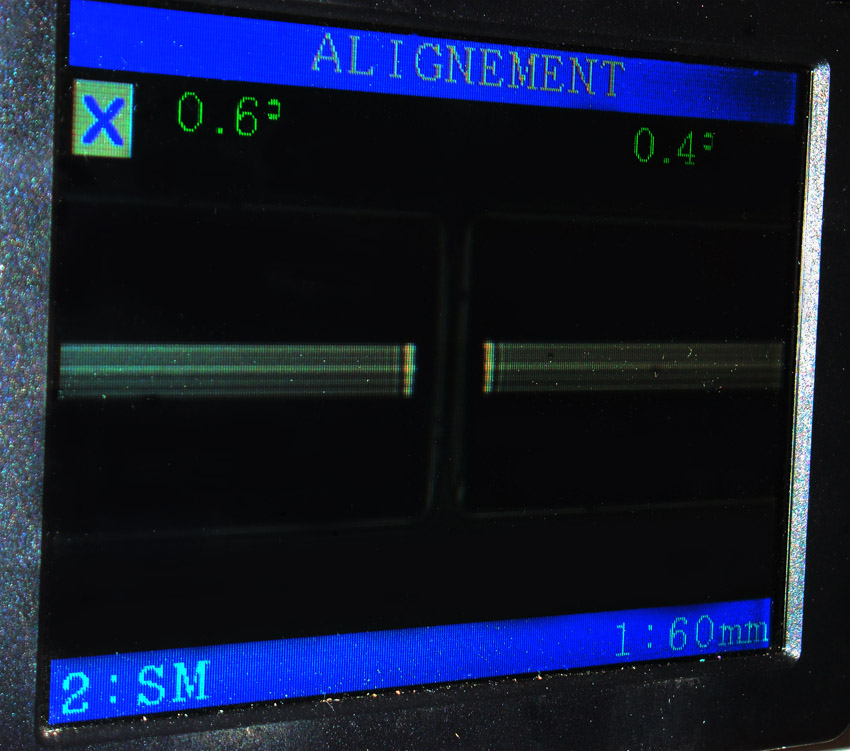

Fibre optique visualisation sur ecran alignement pour soudure

Préparation à la soudure :
visualisation sur écran de l'alignement des extrémités des deux cœurs de la taille d’un cheveu (coupures nettes et franches).

Fibre optique visualisation et controle sur ecran soudure achevee

Après la soudure (raccordement), contrôle de qualité avec affichage de la perte.
On mesure la qualité d’une liaison optique au travers l’affaiblissement du signal exprimé en dB.
Cet affaiblissement provient de différentes sources :
la fibre elle-même, les soudures, les différents connecteurs et les ‘imperfections’ (mauvaise courbure de la fibre, etc ...).
On dispose de 2 méthodes pour réaliser la mesure de l’affaiblissement :
- La photométrie : c'est la méthode la plus simple.
Elle permet d’obtenir une valeur d’affaiblissement pour une liaison,
mais elle ne permet pas de diagnostiquer les raisons de cet affaiblissement.
- La réflectométrie : méthode plus élaborée.
Elle permet en plus de connaître la longueur de la fibre ainsi que le positionnement des points d’affaiblissement.

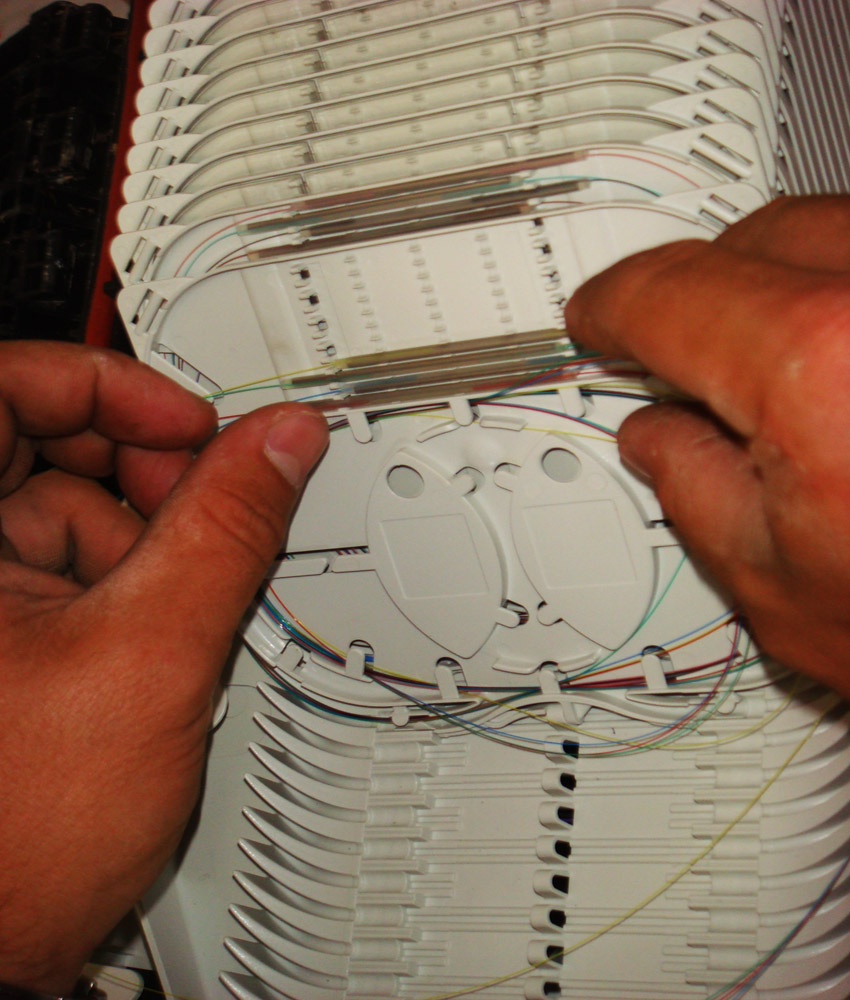

Fibre optique boitiers de rangement des manchons de soudures

Boitiers empilables de rangements des manchons de raccordements par soudures.

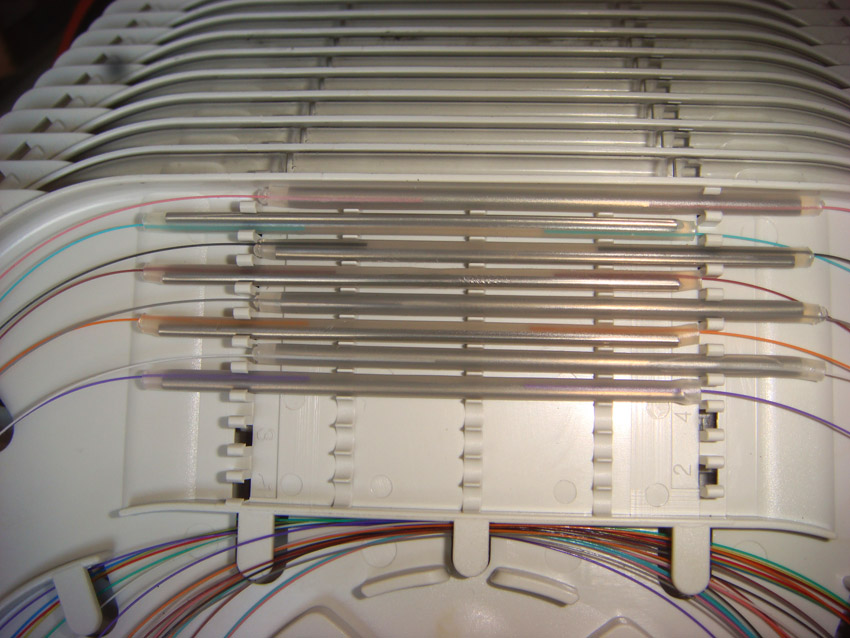

Fibre optique detail boitiers de rangement des manchons de soudures

Détail d'un boitier empilable de rangement des manchons de raccordements par soudures.

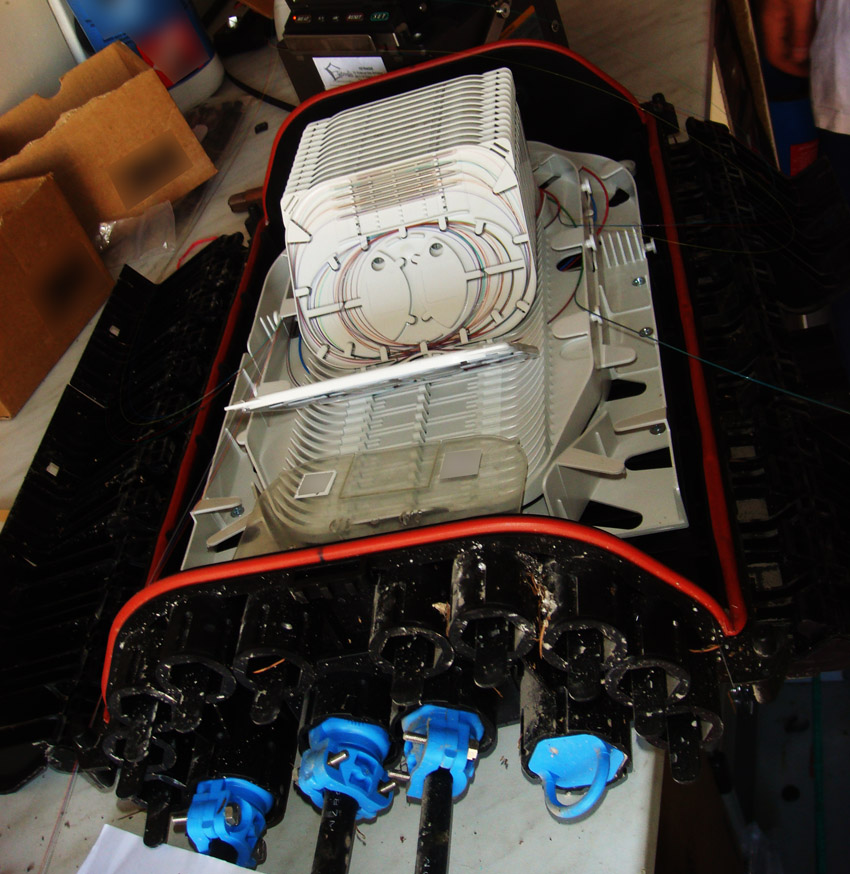

Vue globale d'un boitier étanche de connexions de 3 câbles de Fibres Optiques.

Fibre optique vue globale boitier etanche de raccordement

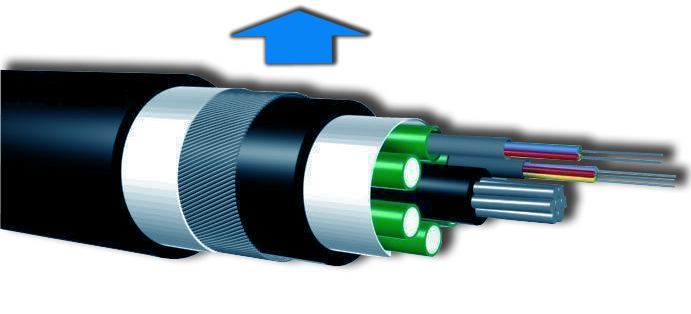

Optical Fibre cable
Câble de fibre optiques (jusqu'à 24 brins/multi-torons) avec revêtements de protection et blindage

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Partie 1 : Présentation de cas -

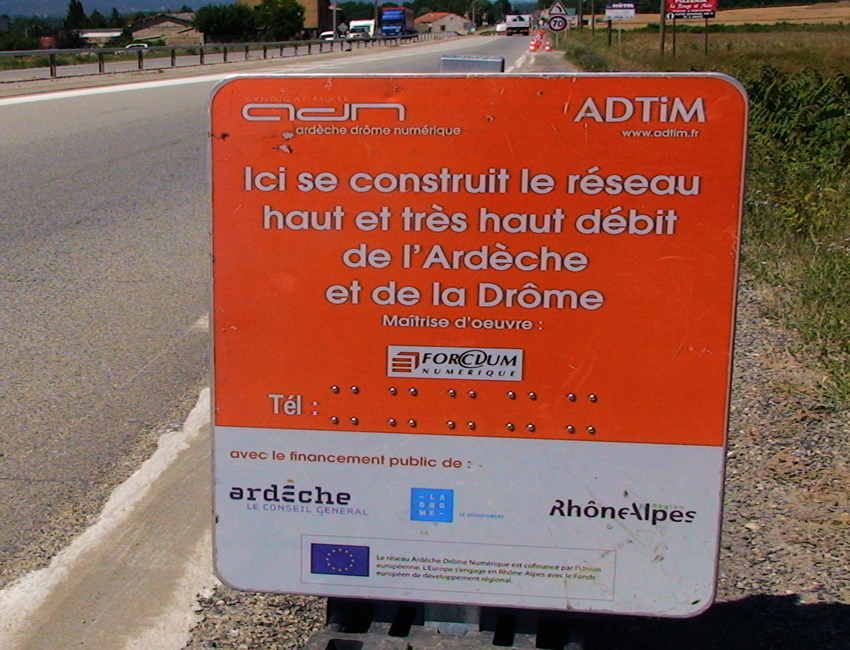

- REPORTAGE : TRAVAUX ADN -

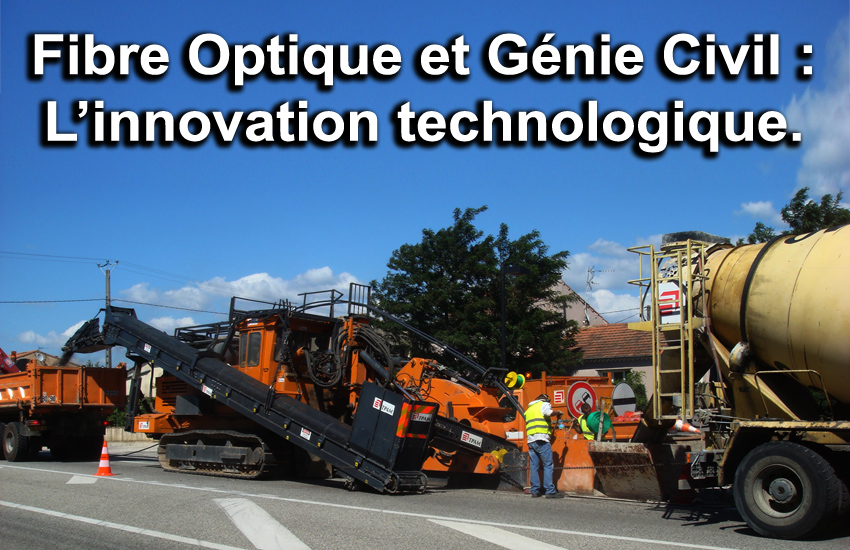

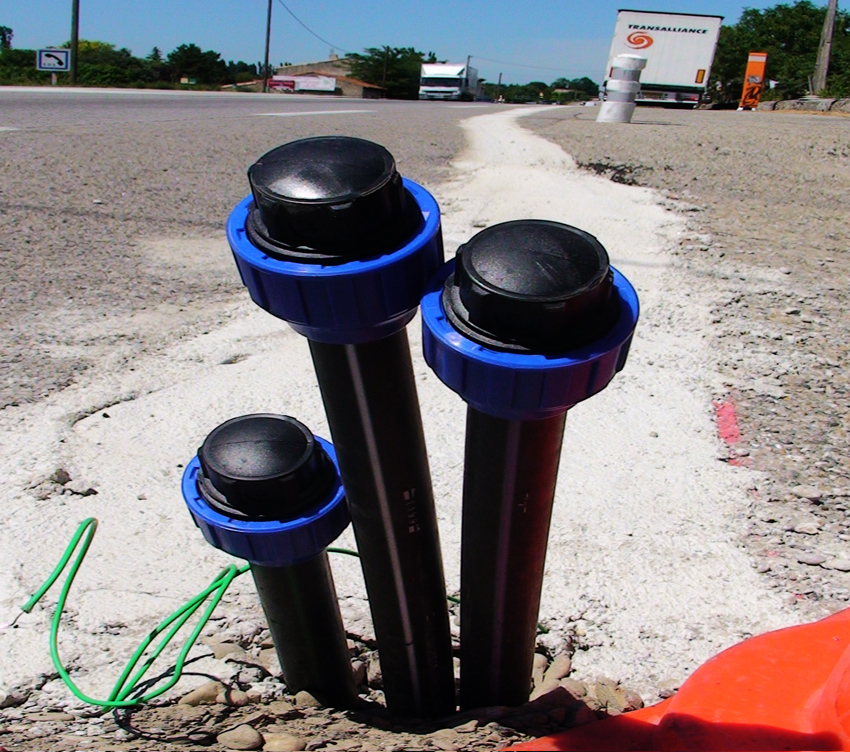

ADN : Pose mécanisée de fourreaux en PVC pour fibre optique dans micro-tranchée réalisée par
trancheuse sur chenilles à roue hydraulique, (découpe d’enrobé des routes, y compris les bétons).

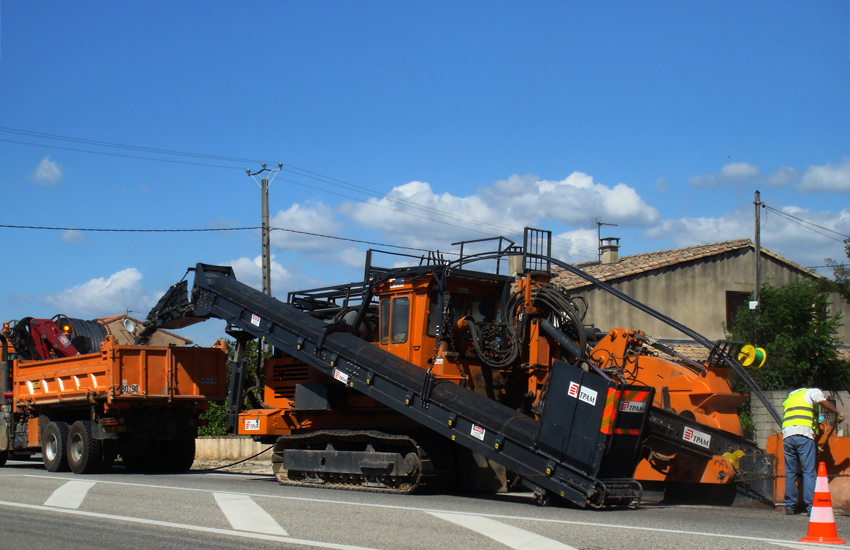

Trancheuse sur chenilles à roue hydraulique avec évacuation des déblais par convoyeur en déport.

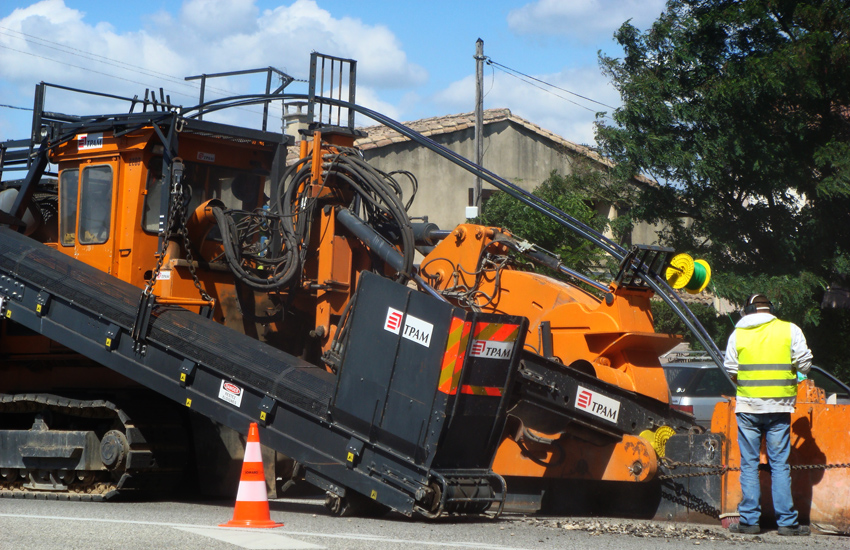

Trancheuse sur chenilles, à roue hydraulique avec pose automatique de deux fourreaux PVC pour fibres optiques

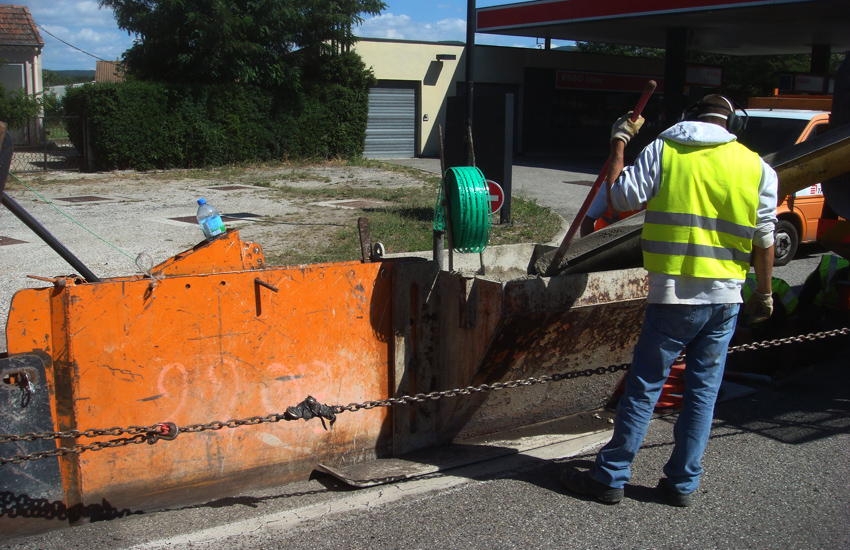

Rebouchage de protection béton avec nivellement micro-tranchée en flux tendu.

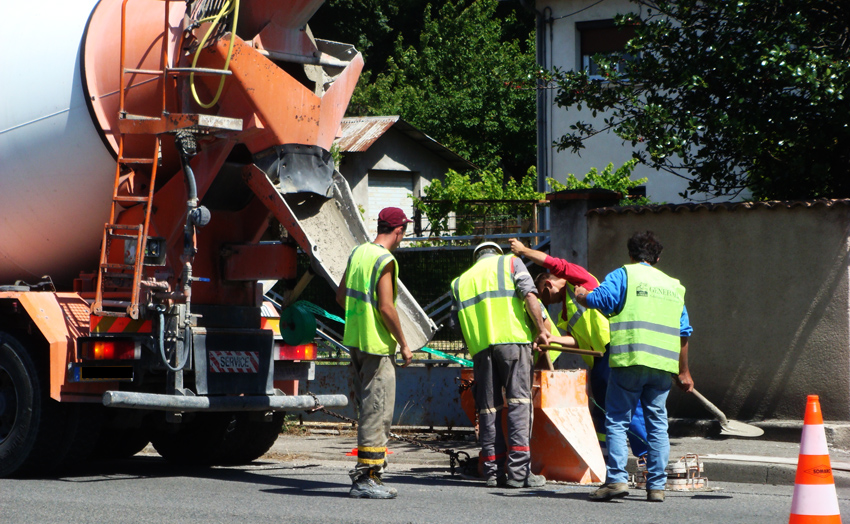

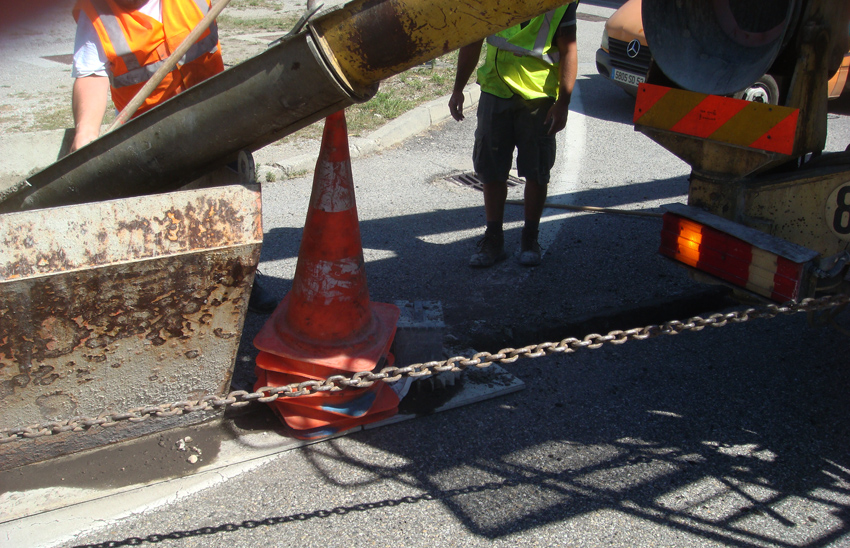

Alimentation béton goulotte de remplissage de protection béton avec nivellement micro-tranchée en flux tendu.

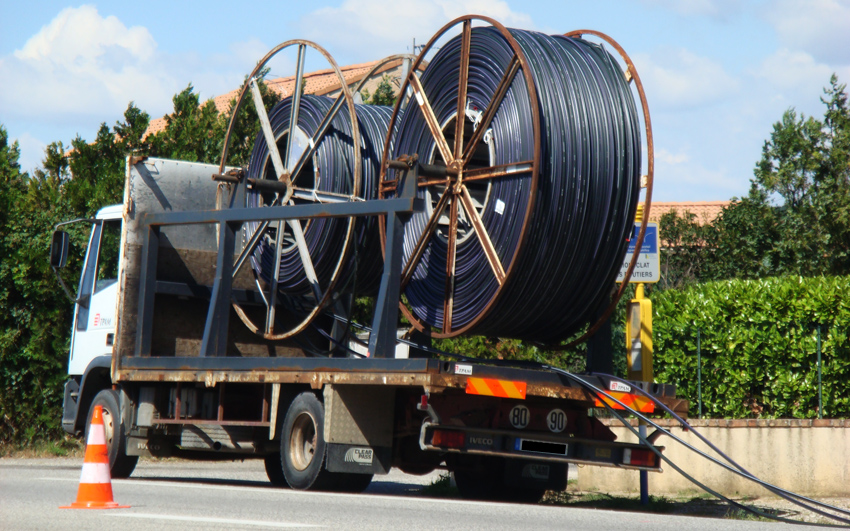

Camion plateau portes tourets déroulants en amont du chantier

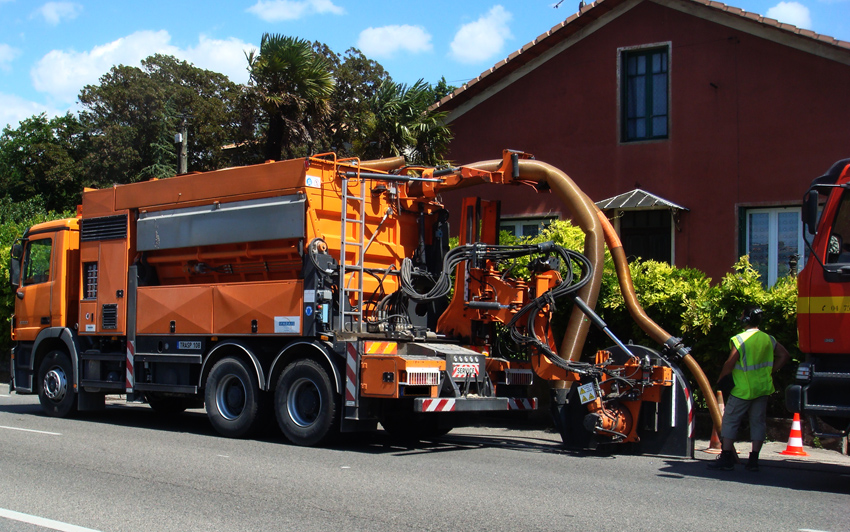

Travaux ADN : Trancheuse routière aspiratrice

Trancheuse routière aspiratrice avec trémie déblais auto-portée

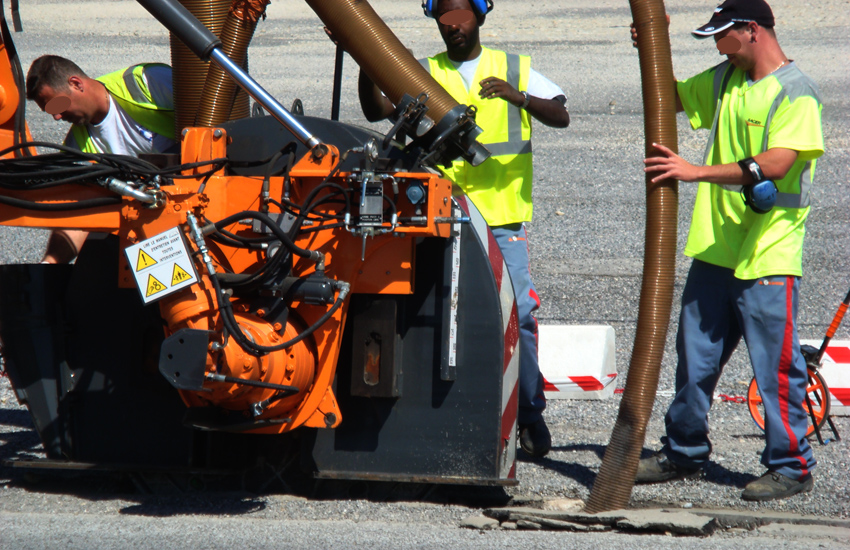

Roue hydraulique trancheuse télécommandée avec procédé d’aspiration des déblais

Micro-tranchée : buse d'aspiration de finition arrière roue de trancheuse hydraulique.

Maintenance

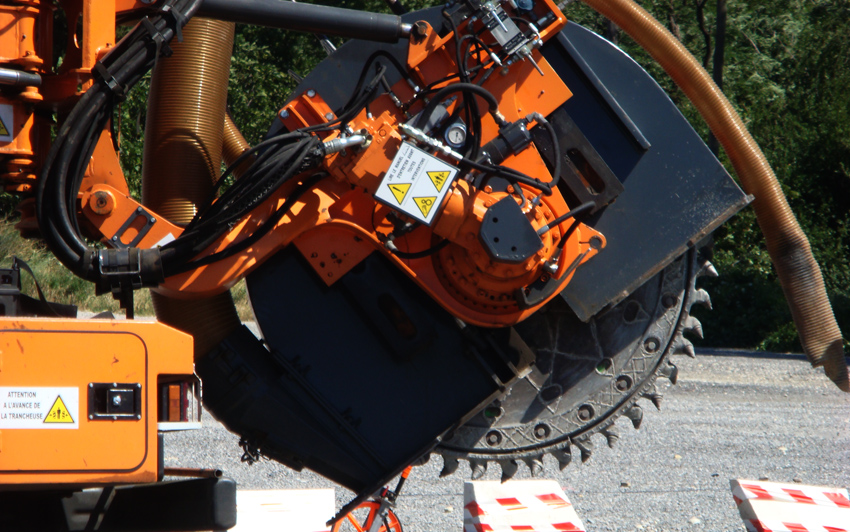

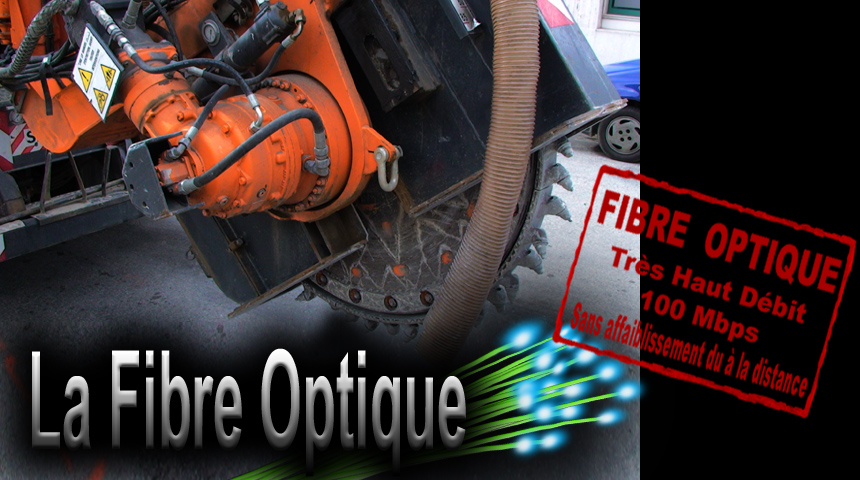

Trancheuse à roue hydraulique relevée (couronne dents tungstène)

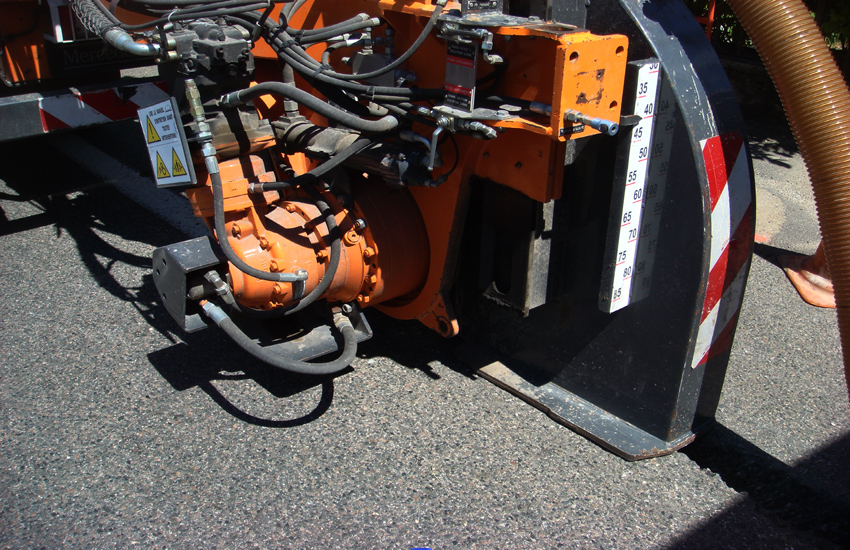

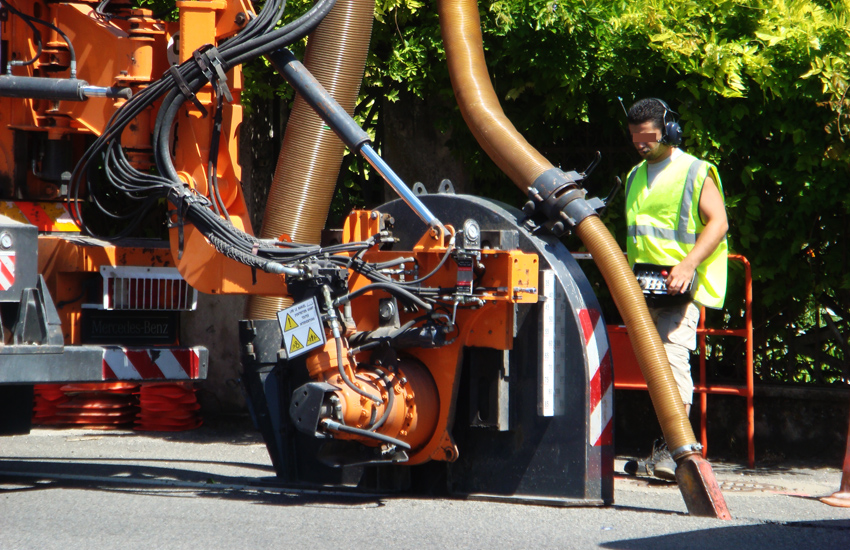

1 - Trancheuse à roue hydraulique en action de découpe

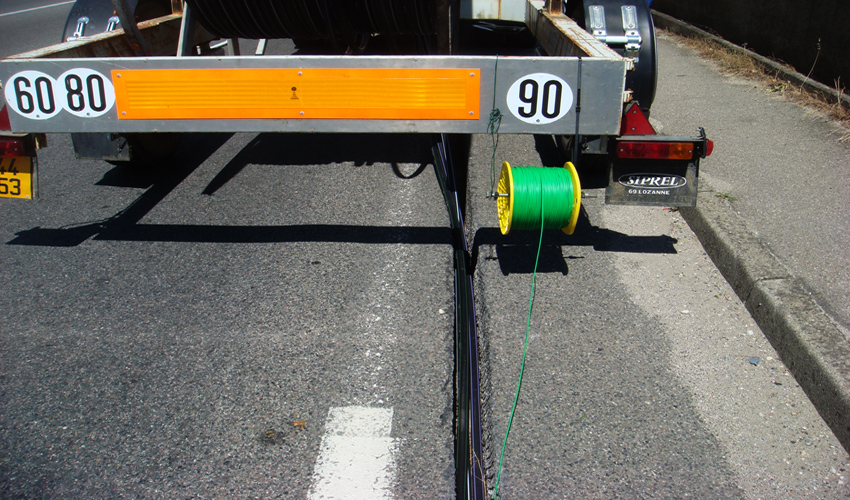

2 - Micro-tranchée : pose fourreaux PVC avec alerte

3 - Rebouchage de protection béton avec nivellement micro-tranchée par système indépendant.

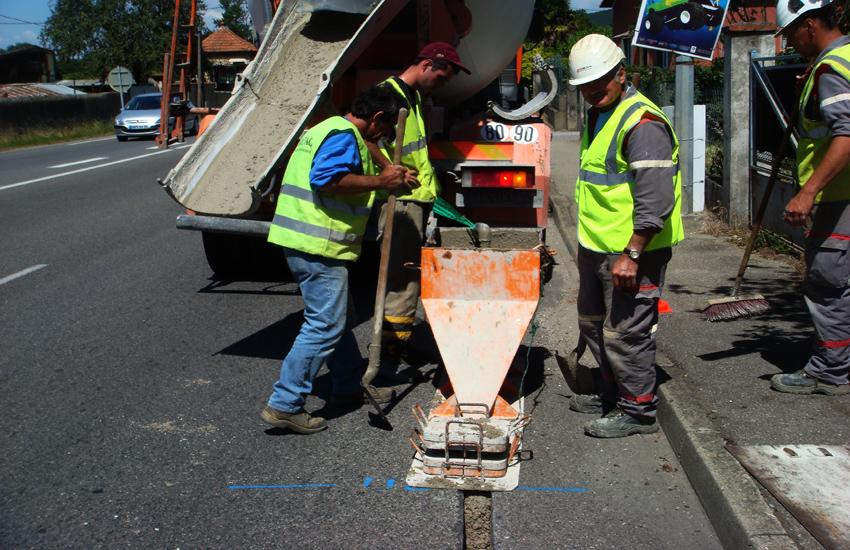

Coulage de protection béton dans goulotte avec nivellement micro-tranchée par système indépendant.

3

- Prochainement Partie 2 -
Dossier : Fibre optique la solution NRA-ZO
(Nœud de Raccordement d'Abonnés en Zone d'Ombre)
